GPU 过度绘制专项测试工具

工具介绍

GPU 过度绘制专项测试工具通过 ADB 或 HDC 建立设备截屏链路，将当前画面保存为本地图片，并调用项目内 DLL 计算特定颜色区域占比，形成 GPU 过度绘制比例。界面支持 0.5s/1s 刷新、阈值配置、可选包名过滤、实时画面预览和 Activity 记录；当比例达到阈值时，工具会保存截图到 overdraw 目录。该工具依赖设备侧开发者选项中的 GPU 过度绘制显示，不是底层 GPU profiler，也不提供性能根因分析。

核心能力

适用测试场景

• 在页面走查时实时观察过度绘制比例，发现绘制压力较高的页面。
• 按 0.5s 或 1s 刷新频率监控指定应用包名的前台页面。
• 设置过度绘制阈值，并自动保存达到阈值的截图到 overdraw 目录。

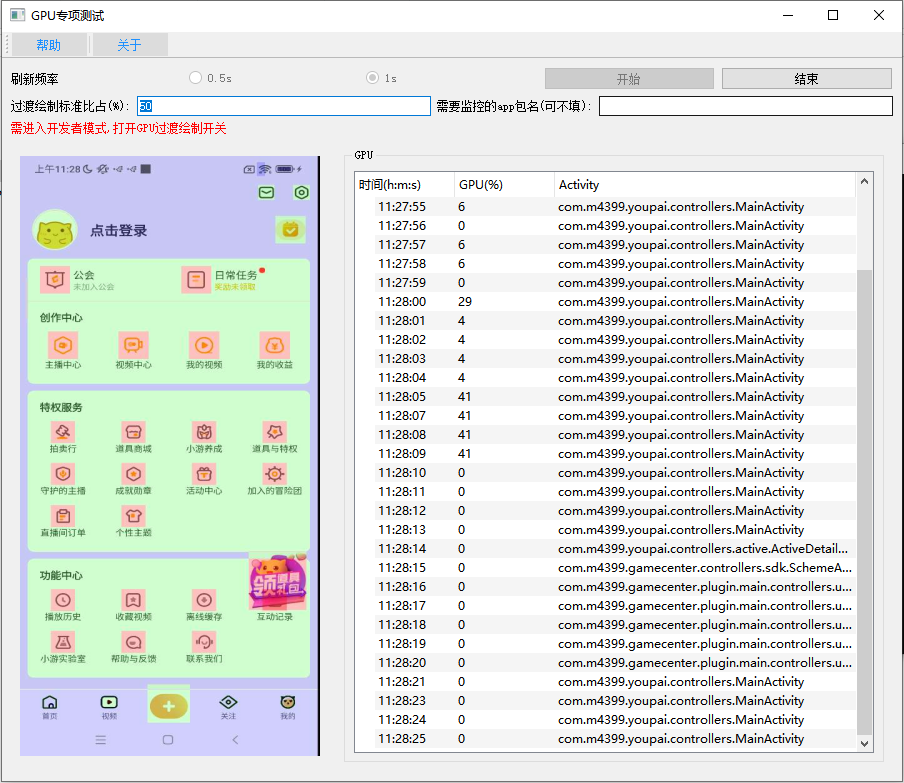

• 同时查看实时设备画面、GPU 过度绘制比例和当前 Activity。

环境与依赖

运行平台

Windows 桌面端；被测端支持通过 ADB 连接的 Android 设备，以及通过 HDC 连接的 HarmonyOS/OpenHarmony 类设备。

系统范围

Android 端通过 ADB/scrcpy 服务采集截图；HDC 端通过 harmonyscrcpy/uitest 路径采集截图。代码包含 Android API 与 ABI 读取逻辑，但未声明明确系统版本范围。

接入方式

通过 PyQt5 图形界面启动；可设置刷新频率、过度绘制比例阈值，并可选填需要监控的应用包名。

工具包

GpuTool.rar

权限与依赖

• PC 端需要 Python/PyQt5、adb 或 hdc、随项目提供的 scrcpy/harmonyscrcpy 资源，以及 lib/dll 下的图像分析 DLL。
• Android 设备需要允许 ADB 调试、文件 push、端口转发和启动 app_process scrcpy 服务。
• HDC 设备需要允许 hdc file send、fport、uitest start-daemon 和相关 shell 命令。
• 被测设备需要进入开发者模式并打开 GPU 过度绘制显示开关。

支持范围与说明

明确支持

• package.py 明确支持 gpu 打包入口，对应 GPUGui.py。
• GPUGui.py 要求进入开发者模式并打开 GPU 过渡绘制开关。
• GPUGui.py 支持 0.5s 和 1s 刷新频率、过度绘制阈值、可选包名过滤和实时图像显示。
• Android 路径使用 support.scrcpy，HDC 路径使用 support.harmonyscrcpy。
• overdraw() 调用 dll.GetRColorRatio 计算 ./tmp/placeholder.jpg 的颜色占比。
• 达到阈值时会将截图复制到 ./overdraw/。

合理推断

• 过度绘制比例的含义取决于设备开启 GPU 过度绘制显示后的颜色渲染结果。
• 截图链路依赖 scrcpy/harmonyscrcpy 服务和端口转发，设备策略可能影响可用性。

• 通过实时截屏与颜色占比分析呈现过度绘制比例，结果与设备开发者选项中的过度绘制可视化直接相关。
• 同时支持 Android ADB/scrcpy 与 HDC/harmonyscrcpy 两类截屏通道。
• 超阈值截图会自动留存，方便测试后回看具体页面状态。

下载与使用说明

工具包

RAR

大小

83.0 MB

更新时间

2026-05-22

下载

登录后下载

工具以本地运行和真实 QA 工作流为前提设计，适合安卓 App 专项测试，不依赖外部测试平台。
